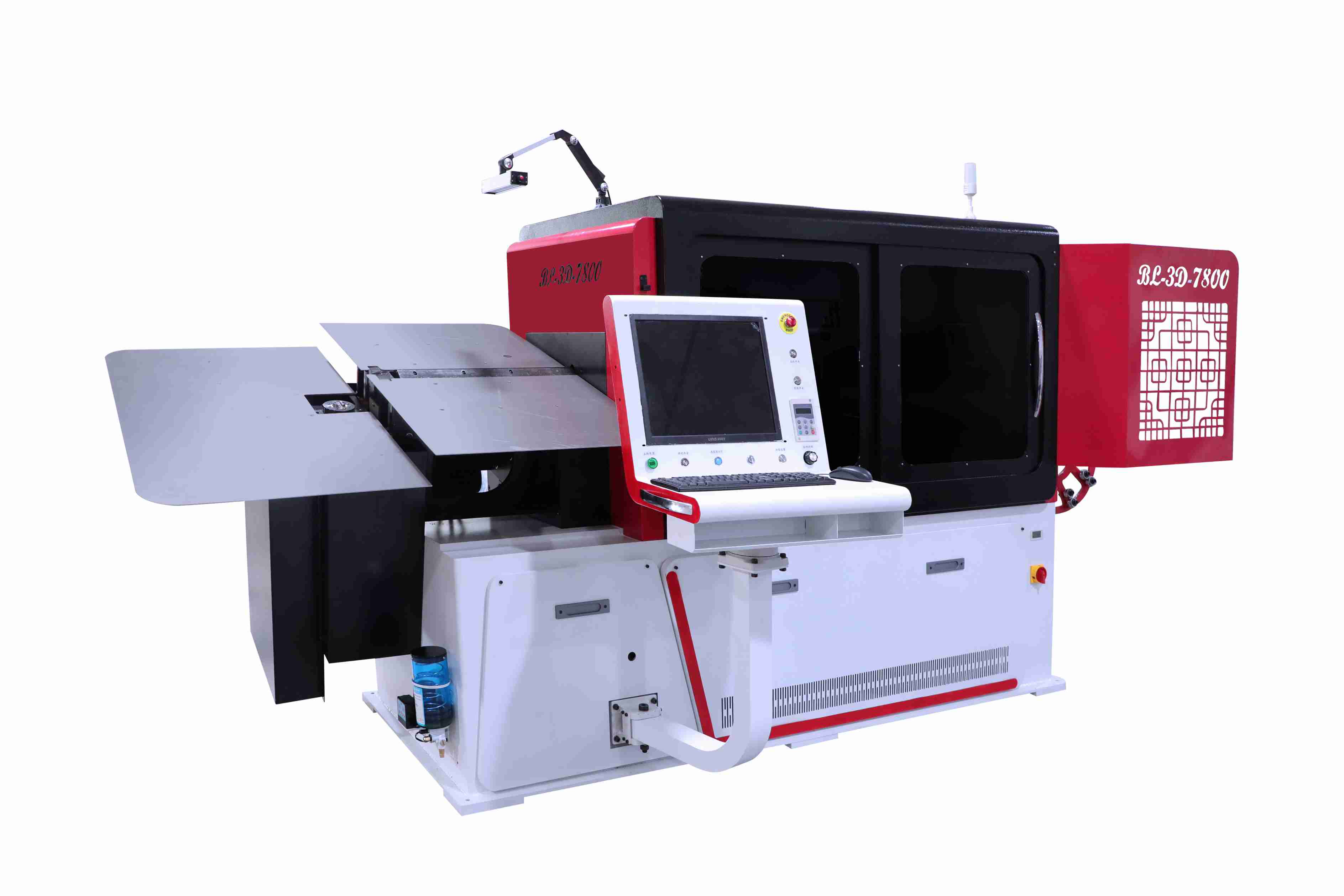

3D平板線材折彎機BL-3D-7800

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

線經范圍：硬料：Φ3.0～φ6.0

軟料：Φ3.0～φ8.0

產品特點：適用于生產汽車零部件、日用五金、電腦電器、機械五金等線材成型產品，從產品結構上來講更適合生產框架類的產品，平板支撐更穩定；當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

型號		BL-3D-7800
控制軸數		7軸
生產線徑		硬料：3.0～6.0 軟料：3.0～8.0
加工行程		750mm
總功率		11.9kw
轉/送線電機功率		2.7KW/2.7KW
送線精度		300mm±0.1mm
切刀電機功率		1.0KW
折角升降電機功率		1.5KW
最大送線速度		90米/分鐘
托板升降電機功率		1.0KW
內/外折角電機功率		1.5KW/1.5KW
機器重量		2800KG
折角精度		90°±0.2°
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		4000X1800X1750mm
自動送線架
	最大承重	1500kg
	圓盤直徑	Φ1600mm
	電機功率	2.2kw
	重量	800kg
	尺寸（長寬高）	210021001300mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）界面，易操作，定位準確，所有電機可同步或單獨運行。

3、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

4、機械具備自動潤滑供油設計，保證設備的長時間運。

5、適用于生產：汽車零部件、日用五金、電腦電器、機械五金等線材成型產品，從產品結構上來講更適合生產

框架類的產品，平板支撐更穩定。

主要部件	品牌	產地
伺服電機	SANYO	日本
直線滑軌	上銀	臺灣
減速機	臺城/三凱	臺灣/浙江
軸承	NSK/IKO/FAG	日本/德國
直線滑軌	上銀	臺灣
電腦系統	拓普康/億圖	廣東/臺灣
開關電源	明緯	臺灣
備注：
1.生產線程 8.0-16.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 8.0-12.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為3000mm
